在一台物理机上安装 Proxmox VE 虚拟化平台，同时运行 Windows、Linux、OpenWrt 等多个系统。

📝 配置 #

📝 主板BIOS设置 #

• 开启EXPO内存超频
• 温度墙设置85°C
• 调整风扇转速曲线
• 虚拟化相关设置：开启IMMUO、开启SVM

📝 文件系统 #

2T 的 NVMe 选择 ext4，作为 pve 的跟目录系统盘，另外划分1个 lvm-thin 存储池给各虚拟机做系统盘，这在pve安装时完成：

• swapsize：交换分区
• maxroot：pve跟目录大小
• minfree：预留大小
• maxvz：lvm卷大小，留空自动计算

16T 的 HDD 选择 zfs 组 raidz-1，作为1个存储池分配虚拟机做数据盘。这在pve安装完成后再细说。

📝 网络系统 #

             无线AP             光猫--互联网
               │                 │
 ┌╴╴╴╴╴╴╴╴╴╴╴╴╴┼╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴┼╴╴╴╴┐
 │ ┌─────┐  ┌──┴──┐  ┌─────┐  ┌──┴──┐ │
 │ │ LAN │  │ LAN │  │ LAN │  │ WAN │ │
 │ └──┬──┘  └─────┘  └─────┘  └─────┘ │
 │    │      VM100 ImmortalWrt        │
 └╴╴╴╴┼╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴╴┘
   ┌──┴──┐
   │vmbr0├╴╴╴╴─┬╴╴╴╴╴╴╴─┬╴╴╴╴╴╴╴╴┐
   └──┬──┘     │        │        │
   ┌╴╴┴╴╴┐  ┌╴╴┴╴╴┐  ┌╴╴┴╴╴┐  ┌╴╴┴╴╴┐
   │VM200│  │VM300│  │VM400│  │VMXXX│
   └╴╴╴╴╴┘  └╴╴╴╴╴┘  └╴╴╴╴╴┘  └╴╴╴╴╴┘

独立网卡4个口全部直通给 ImmortalWrt 软路由。

板载网卡作为 pve 管理口，同时作为各虚拟机 VirtIO 网卡的网桥vmbr0, VirtIO 网卡在网桥内的速度基本上瓶颈只取决于CPU和内存有多块。

还有个板载无线网卡MT7922 (RZ616) Wi-Fi 6E闲置。目前该芯片在 openwrt 上有发射功率只有 3dBm 的 bug，等修复后直通给软路由做无线模块，连硬路由都可以省了。

📝 pve设置 #

pve安装后的一些基本设置

## 一些直通设置
vim /etc/default/grub
GRUB_CMDLINE_LINUX_DEFAULT="quiet iommu=pt"
update-grub

echo "vfio" >> /etc/modules
echo "vfio_iommu_type1" >> /etc/modules
echo "vfio_pci" >> /etc/modules
update-initramfs -u -k all

## 禁用ipv6
echo 'net.ipv6.conf.all.disable_ipv6=1' >> /etc/sysctl.conf
echo 'net.ipv6.conf.default.disable_ipv6=1' >> /etc/sysctl.conf

## 终端粘贴后不要选中
echo "bind 'set enable-bracketed-paste off'" >> /etc/profile

## 重启
reboot

## 检查设置
dmesg | grep IOMMU
dmesg | grep -i vfio
dmesg | grep remapping


## 获取系统版本代号
export OS_NAME=$(grep VERSION_CODENAME /etc/os-release | cut -d '=' -f2)

## 换源
cp /etc/apt/sources.list /etc/apt/sources.list.$(date +"%Y%m%d%H%M%S")
echo "" > /etc/apt/sources.list
echo "deb http://mirrors.tencent.com/debian/ $OS_NAME main non-free-firmware" >> /etc/apt/sources.list
echo "deb http://mirrors.tencent.com/debian-security/ $OS_NAME-security main" >> /etc/apt/sources.list
echo "deb http://mirrors.tencent.com/debian/ $OS_NAME-backports main" >> /etc/apt/sources.list

## 禁用订阅源使用清华的pve源
echo "" > /etc/apt/sources.list.d/pve-enterprise.list
echo "" > /etc/apt/sources.list.d/ceph.list
echo "deb https://mirrors.tuna.tsinghua.edu.cn/proxmox/debian/pve $OS_NAME pve-no-subscription" >> /etc/apt/sources.list

## 安装常用软件
apt-get update
apt-get install lsb-release curl wget git zip gnupg2 ca-certificates dnsutils vim -y

📝 创建ZFS存储盘 #

在 web 界面中选择 pve -> 磁盘 -> ZFS 创建存储池。查看文档了解更多。

默认情况下 zfs 不会应用精简配置，即划分 vm 磁盘时将立即占用全部空间，想实现像 lvm-thin 那样实际用多少就占用多少的效果，可以在数据中心 -> 存储中选择创建的 zfs 存储池勾选“精简配置”，或者在/etc/pve/storage.cfg添加sparse选项：

zfspool: zpool1
        pool zpool1
        content rootdir,images
        mountpoint /zpool1
        nodes pve
        sparse 1

一些zfs调优：

## ZFS 的去重功能 非常吃内存，视情况关闭，否则会占用大量 RAM。
zfs set dedup=off <pool_name>

## 默认情况下，ZFS 记录每次文件访问时间（atime），会导致额外的 IO 负担。关闭它可以提高性能
zfs set atime=off <pool_name>

## ARC是 ZFS 主要的内存缓存，默认会占用大量 RAM。对于低 RAM 设备，可以手动限制 ARC 以避免占用太多内存。
## 10 * 2^30 = 10737418240 = 10G
echo "options zfs zfs_arc_max=10737418240" > /etc/modprobe.d/zfs.conf
update-initramfs -u -k all
reboot

📝 安装 ImmortalWrt #

也适用于 pve 安装 OpenWrt。大概步骤：

1. 创建虚拟机，不使用任何iso镜像，删掉默认磁盘。
2. 创建后添加 pci 设备选择对应的网卡直通。
3. 在官网下载系统镜像并导入：

## 下载
wget https://downloads.immortalwrt.org/releases/24.10.1/targets/x86/64/immortalwrt-24.10.1-x86-64-generic-ext4-combined.img.gz -O immortalwrt.img.gz
gunzip immortalwrt.img.gz

## 导入
qm disk import <vmid> <source> <storage> [OPTIONS] ## 语法
qm disk import 100 immortalwrt.img local-lvm ## 示例

4. 在 web 界面中找到未使用磁盘点击编辑添加
5. 在选项中调整磁盘引导顺序
6. 启动

📝 安装 Windows #

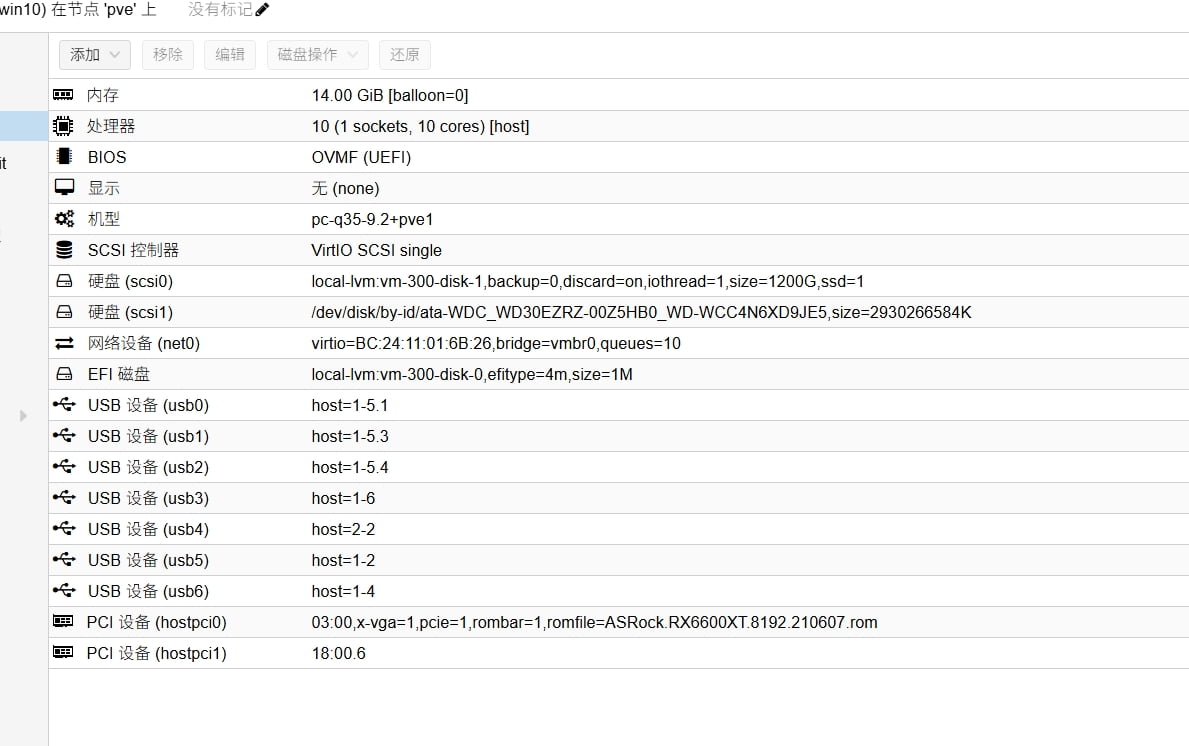

Windows 是 pve AIO 系统中的重点环节，包括各种直通设置等。安装完成后的配置截图：

一些性能优先的最佳实践：

• 关闭内存膨胀
• CPU类型选择host
• VirtIO SCSI single 磁盘，勾选丢弃、IO thread、SSD 仿真，缓存设置无（适用nvme）
• VirtIO 网卡，Multiqueue 设置为 cpu 相同个数

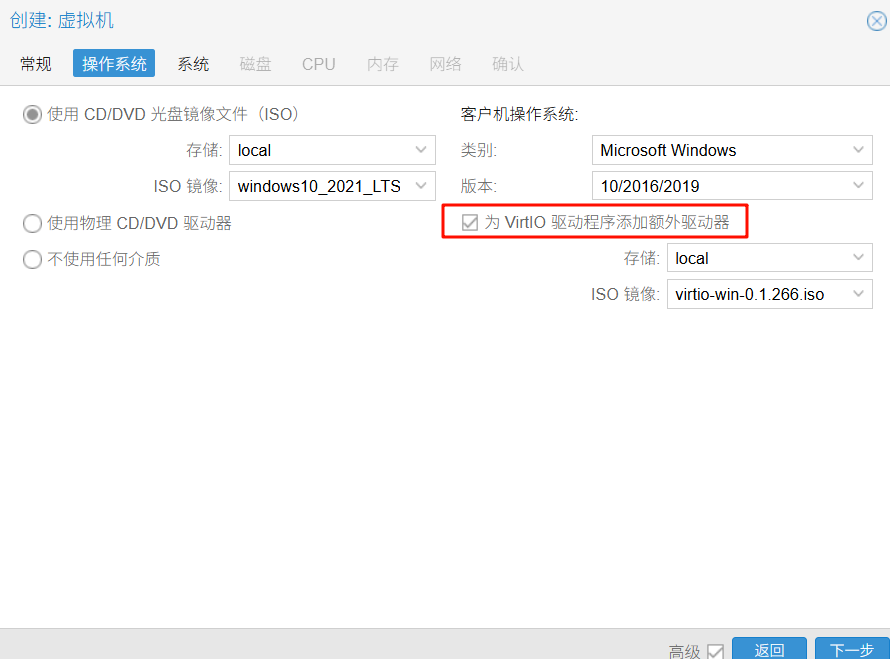

在设置相关直通之前，先在 pve 的 vnc 中最小化正常安装 win10，显卡暂时设置为默认。由于默认情况下 win 没有 virtio 驱动，需要在创建 vm 时添加额外的驱动镜像：

• Windows 安装前：挂载 virtio-win.iso，手动加载虚拟磁盘驱动安装 Windows。
• Windows 安装后：运行 virtio-win-guest-tools.exe，自动安装所有 VirtIO 驱动和 QEMU Guest Agent。

📝 显卡直通 #

windows 安装成功后，开始设置显卡直通。

首先找到显卡设备的id。以下是一个查看系统 pci 设备的脚本。注意查看设备的 IOMMU 组是否独立，以及设备地址、供应商ID和设备ID

for g in /sys/kernel/iommu_groups/*/devices/*; do echo "IOMMU Group ${g%/devices/*}:" $(lspci -nns ${g##*/}); done | grep -v '\[060[04]\]' | sed 's|/sys/kernel/iommu_groups/||' | sort -V

找到显卡相关输出，在我的例子中，03:00.0是显卡。03:00.1是显卡自带的 HDMI 声卡：

IOMMU Group 15: 03:00.0 VGA compatible controller [0300]: Advanced Micro Devices, Inc. [AMD/ATI] Navi 23 [Radeon RX 6600/6600 XT/6600M] [1002:73ff] (rev c1)
IOMMU Group 16: 03:00.1 Audio device [0403]: Advanced Micro Devices, Inc. [AMD/ATI] Navi 21/23 HDMI/DP Audio Controller [1002:ab28]

将显卡分配给 vfio-pci 驱动：

echo "options vfio-pci ids=1002:73ff,1002:ab28 disable_vga=1" >> /etc/modprobe.d/vfio.conf
update-initramfs -u -k all
reboot

将显卡直通给 windows 虚拟机。

qm set VMID -hostpciX 03:00,x-vga=1,pcie=1,rombar=1,romfile=ASRock.RX6600XT.8192.210607.rom

注意替换相应的字段：

• VMID：在创建 vm 时设置的id
• hostpciX：x代表 vm 的 pci 设备编号，从hostpci0开始依次递增。
• romfile：可在 techpowerup 上下载，并放入/usr/share/kvm/。

然后在 web 界面上将 vm 的显示设置为无，并开机，查看显示器是否正常输出。正常的话从AMD官网下载显卡驱动安装。

📝 usb直通 #

没什么好说的，在 web 界面选择添加 usb 设备，直通 usb 端口即可。

📝 音频直通 #

将主板的 3.5mm 音频口直通给 windows 虚拟机。

首先根据上述的脚本找到主板的声卡：

IOMMU Group 31: 18:00.0 VGA compatible controller [0300]: Advanced Micro Devices, Inc. [AMD/ATI] Raphael [1002:164e] (rev c7)
IOMMU Group 32: 18:00.1 Audio device [0403]: Advanced Micro Devices, Inc. [AMD/ATI] Rembrandt Radeon High Definition Audio Controller [1002:1640]
IOMMU Group 36: 18:00.6 Audio device [0403]: Advanced Micro Devices, Inc. [AMD] Family 17h/19h HD Audio Controller [1022:15e3]

在我的例子中：

• 18:00.0是 CPU 集成的核显
• 18:00.1是核显的 HDMI 声卡
• 18:00.6是主板集成的声卡

将声卡分配给 vfio-pci 驱动：

echo "options vfio-pci ids=1022:15e3" >> /etc/modprobe.d/vfio.conf
update-initramfs -u -k all
reboot

直通主板的声卡：

qm set VMID -hostpciX 18:00.6

然后在主板官网下载声卡驱动安装。

📝 硬盘直通 #

如果你想将整个硬盘直接分配给 vm 使用，可使用硬盘直通。注意硬盘直通后快照功能将不起作用，移除后可正常快照。

查找磁盘ID：

ls -l /dev/disk/by-id/ | grep -E '(ata-|nvme-)' | grep -vE '(part[0-9]|_[0-9] ->)' | awk '{print "/dev/disk/by-id/" $9 " -> " $11}'

硬盘直通：

qm set VMID -scsiX /dev/disk/by-id/ata-WDC_WD30EZRZ-00Z5HB0_WD-WCC4N6XD9JE5

📝 开机键直通 #

默认情况下，windows 虚拟机开机时需要找个另外的设备在 web 界面点击启动，这不太优雅。可以 hook 电源键事件到自定义脚本，按下电源键直接开机/关机虚拟机。物理机完全关机状态下，按下电源键是正常启动物理机。

修改默认电源键行为

## 编辑配置文件
vim /etc/systemd/logind.conf

## 将HandlePowerKey设置为ignore
## 默认为 poweroff
HandlePowerKey=ignore

创建开关机脚本

## 安装acpi
apt update && apt install acpid acpi-support -y

## 创建脚本
touch /etc/acpi/power_btn_hook.sh

编辑/etc/acpi/power_btn_hook.sh

#!/bin/bash
VMID=300 ## 注意修改VMID
STATUS=$(qm status $VMID | awk '{print $2}')

if [ "$STATUS" == "running" ]; then
    logger -t qm "VM $VMID is shutting down..."
    qm shutdown $VMID
elif [ "$STATUS" == "stopped" ]; then
    logger -t qm "VM $VMID is starting..."
    qm start $VMID
fi

授予执行权限。后面会使用。

chmod +x /etc/acpi/power_btn_hook.sh

找到电源键事件ID

## 开始监听电源键事件
acpi_listen

## 按下电源键，这应该会输出
button/power PBTN 00000080 00000000
button/power LNXPWRBN:00 00000080 00000032

将电源键行为指向我们的脚本

编辑/etc/acpi/events/power-button

event=button/power PBTN 00000080 00000000
action=/etc/acpi/power_btn_hook.sh

重启acpid

systemctl restart acpid

📝 性能测试 #

内存

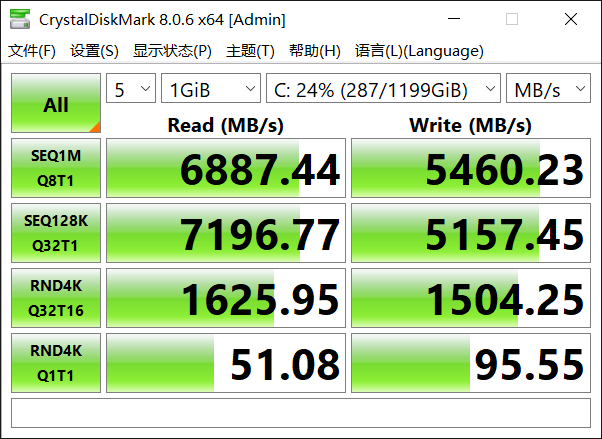

硬盘

NVMe VirtIO SCSI LVM

鲁大师

不得不多鲁大师是真的流氓软件，测试完赶紧快照回滚。

网络

VirtIO --> VirtIO

root@debian:~# iperf3 -c 10.0.0.9
Connecting to host 10.0.0.9, port 5201
[  5] local 10.0.0.16 port 37314 connected to 10.0.0.9 port 5201
[ ID] Interval           Transfer     Bitrate         Retr  Cwnd
[  5]   0.00-1.00   sec  3.81 GBytes  32.7 Gbits/sec    0   2.27 MBytes
[  5]   1.00-2.00   sec  6.41 GBytes  55.1 Gbits/sec    0   2.53 MBytes
[  5]   2.00-3.00   sec  6.48 GBytes  55.6 Gbits/sec    0   2.53 MBytes
[  5]   3.00-4.00   sec  5.31 GBytes  45.6 Gbits/sec    0   2.79 MBytes
[  5]   4.00-5.00   sec  6.45 GBytes  55.4 Gbits/sec    0   2.93 MBytes
[  5]   5.00-6.00   sec  3.61 GBytes  31.0 Gbits/sec    0   2.93 MBytes
[  5]   6.00-7.00   sec  2.38 GBytes  20.4 Gbits/sec   45   2.93 MBytes
[  5]   7.00-8.00   sec  6.38 GBytes  54.8 Gbits/sec    0   2.93 MBytes
[  5]   8.00-9.00   sec  6.40 GBytes  55.0 Gbits/sec    0   2.93 MBytes
[  5]   9.00-10.00  sec  6.46 GBytes  55.5 Gbits/sec    0   2.93 MBytes
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bitrate         Retr
[  5]   0.00-10.00  sec  53.7 GBytes  46.1 Gbits/sec   45             sender
[  5]   0.00-10.00  sec  53.7 GBytes  46.1 Gbits/sec                  receiver

iperf Done.

VirtIO --> NIC passthrough

root@debian:~# iperf3 -c 10.0.0.1
Connecting to host 10.0.0.1, port 5201
[  5] local 10.0.0.16 port 37394 connected to 10.0.0.1 port 5201
[ ID] Interval           Transfer     Bitrate         Retr  Cwnd
[  5]   0.00-1.00   sec   284 MBytes  2.38 Gbits/sec    0   3.30 MBytes
[  5]   1.00-2.00   sec   281 MBytes  2.36 Gbits/sec    0   3.30 MBytes
[  5]   2.00-3.00   sec   280 MBytes  2.35 Gbits/sec    0   3.30 MBytes
[  5]   3.00-4.00   sec   281 MBytes  2.36 Gbits/sec    0   3.30 MBytes
[  5]   4.00-5.00   sec   280 MBytes  2.35 Gbits/sec    0   3.30 MBytes
[  5]   5.00-6.00   sec   280 MBytes  2.35 Gbits/sec    0   3.30 MBytes
[  5]   6.00-7.00   sec   281 MBytes  2.36 Gbits/sec    0   3.30 MBytes
[  5]   7.00-8.00   sec   280 MBytes  2.35 Gbits/sec    0   3.30 MBytes
[  5]   8.00-9.00   sec   281 MBytes  2.36 Gbits/sec    0   3.30 MBytes
[  5]   9.00-10.00  sec   280 MBytes  2.35 Gbits/sec    0   3.30 MBytes
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bitrate         Retr
[  5]   0.00-10.00  sec  2.74 GBytes  2.36 Gbits/sec    0             sender
[  5]   0.00-10.01  sec  2.74 GBytes  2.35 Gbits/sec                  receiver

iperf Done.

📝 一些问题 #

显卡 reset 问题

我的显卡有 reset 问题，直通后进系统直接卡死崩溃：

Apr 09 17:59:30 pve pvedaemon[1809]: error writing '1' to '/sys/bus/pci/devices/0000:03:00.0/reset': Inappropriate ioctl for device
Apr 09 17:59:30 pve pvedaemon[1809]: failed to reset PCI device '0000:03:00.0', but trying to continue as not all devices need a reset

一个解决方案是在 pve 开机时强制重置1次解决，如果要使用请自行修改。

gpu_reset.sh

#!/bin/bash

TARGET="0000:03:00.0"
EXPECTED_NAME="RX 6600"

if [ -d "/sys/bus/pci/devices/$TARGET" ]; then
    if lspci -s "$TARGET" | grep -qi "$EXPECTED_NAME"; then
        echo 1 > "/sys/bus/pci/devices/$TARGET/remove"
        sleep 1s
        echo 1 > /sys/bus/pci/rescan
    fi
fi

gpu_reset.service

[Unit]
Description=Reset the PCI devices for smooth passthrough.
After=network.target

[Service]
Type=oneshot
ExecStart=bash /root/gpu_reset/gpu_reset.sh
RemainAfterExit=yes

[Install]
WantedBy=multi-user.target

音频直通问题

后置3.5音频口可以正常使用，机箱前置音频口可以识别但没有任何声音。各种尝试后无解，目前使用 usb 耳机解决。

“安全删除硬件”问题

windows 将显卡、硬盘、网卡都识别为热插拔/可移动设备，并且可以在任务栏托盘点击“安全删除硬件并弹出”，查看相关讨论。

暂时没有优雅的方法解决，不要点击即可。

虚拟机检测问题

很多网游过不了虚拟机检测，特别是腾讯系的游戏根本启动不了。单机游戏或其他主流软件目前没遇到虚拟化环境无法运行的问题。

有些方法可以去虚拟化，但基本上都会对 pve 系统进行破坏性更改，不建议这样做。
